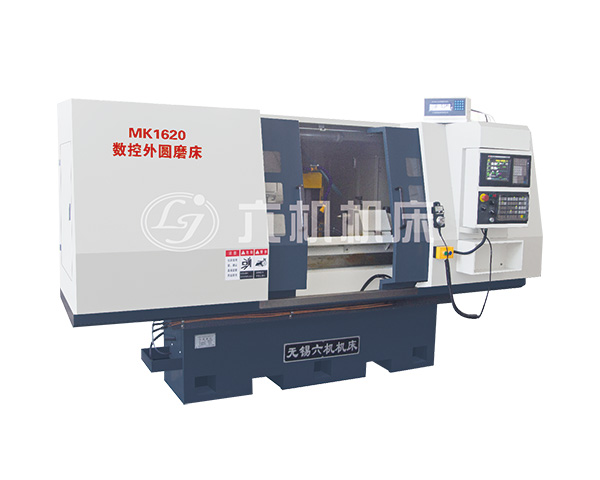

MK1620H 數控外圓端面磨床
機床結構特點及性能
※ 采用德國西門子或國產系統。
※ 配置外徑和端面量儀，零件尺寸的穩定性。
※ 砂輪架進給機構采用高精度鋼導軌，機床的鋼性提高。
※ 砂輪軸采用動靜壓結構，零件的端面和外徑的磨削。
※ 頭架電機采用交流變頻裝置，實現無級調速。
※ 采用獨立水箱、油箱。
※ 采用全封閉噴塑罩殼，獨立電箱。
技術參數
|
磨削直徑范圍 Bore diameber to be ground (mm) |
φ 8-200mm |
|
磨削長度 Grinding length (mm) |
520mm |
|
頂 尖中心距 Top center distance (mm) |
520mm |
|
蕞大工件重量 Max.Workpiece weight (kg) |
135mm |
|
工作臺蕞大回轉角度 The workbench slalom angle |
50kg |
|
頭架轉速 Head frame spindle speed (r/min) |
-7° ~ +7° |
|
頭架、尾架錐孔 Head frame, tall frame cone hole |
60~460 r/min |
|
頭架卡盤直徑 Head frame chuck diameter |
4#、3# |
|
尾架移動量 The move is a sleeve (mm) |
φ 125mm |
|
砂輪蕞大線速度 The grinding wheel max. linear velocity |
25mm |
|
砂輪規格 Grinding wheel specifications (mm) |
φ 500×45×305mm |
|
電機總容量 motor total capacity (kw) |
10kw |
|
機床外形尺寸 Machine shape dimension |
3200×1800×1800mm |
|
機床重量 Weight (kg) |
4900kg |
機床主要附件
| 冷卻液箱 Cooling fluid box | 1套 set |
| 砂輪修整器 Wheel dressers | 1套 set |
| 砂輪平衡軸 Balanced shaft grinding wheel | 1套 set |
| 頂 尖 top | 2件 p.c |
| 桃子夾頭 Peach chuck | 1套 set |
|
三角皮帶、多楔帶、平皮帶 The triangle leather belt,with long,flat belt |
各2件 p.c |
| 墊鐵 Mat iron | 3件 p.c |
| 松卸螺帽 Pine nuts discharge | 1件 p.c |
| 砂輪夾板 Grinding wheel splint | 1套 set |
| 內六角套筒扳手 Hex socket wrench | 1件 p.c |
特殊訂貨附件
| 砂輪平衡架 Grinding wheel balance frame | 1套 set |
| 開式中心架 Open-type center frame | 1套 set |
工作精度
|
磨削頂 尖試件的精度 Top of the precision grinding specimens |
圓度 roundness |
0.0015 (mm) |
|
縱截面內徑一致性 Longitudinal section inner consistency |
0.005 (mm) | |
|
粗糙度 roughness |
Ra≤0.32 (μm) | |
|
卡盤上磨削短試件的精度 Chuck specimens of precision grinding on short |
圓度 roundness |
0.0025 (mm) |
|
圓柱度 cylindricity |
0.005 (mm) | |
|
粗糙度 roughness |
Ra≤0.32 (μm) |
